让你从头看风机盘管是怎么制作出来的以及使用注意事项

发布时间:2019-04-26来源:风机盘管|空调机组|圳泽空调设备有限公司

    一、风机盘管机组的组成和分类

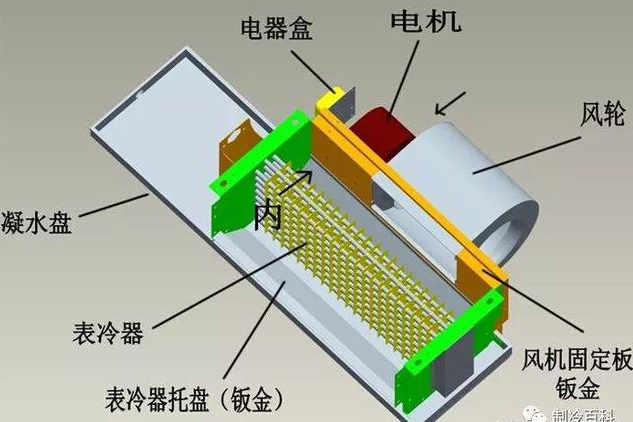

    风机盘管的主要部件有:电气箱、电机、风轮、风机固定板、表面冷却器、表面冷却器托盘和冷凝盘,如下图所示:
    风机盘管根据其结构可分为卧式、立式、壁式和吊顶式。
    根据安装方法,风机盘管可分为开式和闭式两种。
    根据冷却方式,风机盘管可分为单冷和双冷双热。
    其中,水平隐藏式应与风道和风口配合使用。虽然风机盘管有很多种,但它们的结构、功能和原理是相似的。
    二、风机盘管组装工艺分析
    首先,安装仪表冷却器:
    1。将手表冷却器托盘放在导线体上,检查手表冷却器是否损坏。
    2、表冷器固定在托盘上,应注意表冷器期间没有出现翅片掉落不良、翅片太湿、表面出现白色灰物等不良现象。
    二、安装隔热上盖和风扇固定板:
    1。上盖板采用黑色海绵保温,保温隔音效果好。应注意粘贴到位,无皱纹、孔洞、歪斜等现象。
    2。最后,将海绵板连接到风扇固定板上。

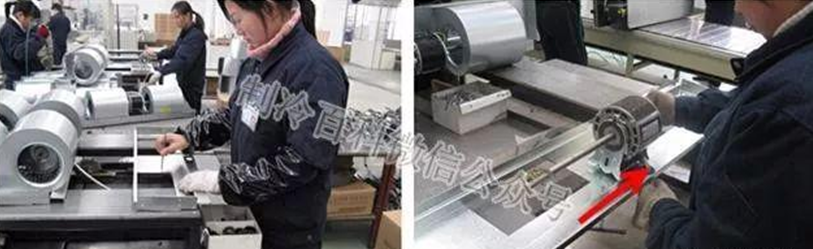

    三、装电机:
    首先检查电机有没有导线破损等影响接触的问题,然后确认合格后,装上电机。
    四、风机安装:
    首先,检查风扇的风轮是否有凹凸变形。通过检查后,将风扇和电机安装在一起。检查期间,确保不要倒置安装风轮。。
    五、安装风扇、电机:
    首先检查风轮轴和电机轴是否到位,然后将风轮和电机固定在一起。。最后,蜗壳标有“启动时请勿触摸滚轮”。
    六、冷凝盘、上盖板的安装:
    首先将表面冷却器放入冷凝盘,然后连接并固定,最后盖上上盖板。
    七、固定风扇部件:
    首先,注意电机电线必须放置在电机组件下方的空间内,以防止电线损坏和泄漏事故。然后用气枪固定电机组件、上盖板和托盘。
    八、接线图和排气阀:
    附上接线图,然后将排气管插入排气阀,注意出口朝下。
    九、固定接线排的安装和安全试验:
    首先,将连接端子和固定板安装固定在一起,并用螺钉连接。然后取电机线,按“黑-低、蓝-中、红-高、黄-零”的顺序将电机线插入接线板。插件应牢固。
    三、风机盘管常见故障及排除
    故障1,风扇不转动
    原因:
    1。停电。
    2、忘记插电源。
    3。低压。
    4。接线错误或接线端子松动。
    5。电动机失灵。
    6。电容器不良。
    7。开关接触不良。
    排除法:
    1、找出原因或等待回复。
    2。插入插头。
    3、找出原因。
    4。使用万用表检查电路并修理。
    5、用万用表检查修理或更换情况。
    6。更换。
    7、修理或更换。
    故障2:风扇旋转但不产生空气或风量较小。
    原因:
    1。异常电源电压。
    2。反转。
    3。风口障碍物。
    4。空气过滤器堵塞。
    排除法:
    1、找出原因。
    2、更换接线。
    3。搬迁。
    4。清洁。
    故障3,风不冷(或不热)
    原因:
    1。线圈中的空气。
    2。供水循环停止。
    3。调节阀关闭。
    4。阀门被异物堵塞了。
    排除法:
    1。从排气阀排出空气。
    2。检查水泵。
    3。打开调节阀。
    4。清除异物。
    故障4、外壳外冷凝
    原因:
    1。受损的内绝缘。
    2。组装时,外壳接触火焰,隔热层烧毁。
    3。冷空气泄漏。
    4、室内冷凝条件。
    排除法:
    1。修理。
    2、不要触摸火焰,再次包裹绝缘层。
    3。修理。
    4。脱露条件。
    故障5。异物吹出
    原因:
    1。风扇叶片表面因腐蚀而生锈。
    2。空气过滤器损坏和恶化。
    3、保温材料损坏、变质。
    4。单元中灰尘过多。
    排除法:
    1。更换风扇。
    2。更换空气过滤器。
    3、更换绝缘材料。
    4、清洁内部。
    故障6,泄漏
    原因:
    电线损坏,漏电。
    排除法:
    维修线。
    故障7,漏水
    原因:
    1。安装不良。
    2。接水盘倾斜。
    3。排水口堵塞了。
    4。水管漏水了。
    5。冷凝水从管道中滴落。
    6。接头处安装不良。
    7。排气阀忘记关了。
    排除法:
    1。装置的水平安装。
    2。调整。
    3、清除堵塞物。
    4。检查并更换水管。
    5、再次检查保温情况。
    6。检查后紧固。
    7。关闭阀门。
    故障8。关闭后风扇不会停止。
    原因:
    1、开关故障。
    2、控制电路短路。
    排除法:
    1。修理或更换开关。
    2、检查线路,消除短路。
    故障9:振动和噪音
    原因:
    1、机组安装不好。
    2。外壳安装不良。
    3、固定风扇不松动。
    4。风中有异物。
    5、风扇电机故障。
    6、风扇叶片损坏。
    7。供气出口百叶窗松动。
    8。线圈中的空气。
    9、冷冻水(热水)流速过快。
    10、有大量空气进入水中。
    11岁。使用定量阀时,压差太大。
    排除法:
    1。重新安装和调整。
    2。重新设置。
    3。固定的。
    4。异物清除。
    5、修理或更换电机。
    6。更换。
    7。固定的。
    8。排气。
    9、检查水流速度。
    10。去除水中的空气。
    11、更换合适的阀门。
故障10、冷风(热风)效果不好
原因:
1。调节阀的开度不够。
2、盘管堵塞,通风不良。
3。线圈中的空气。
4。电源电压下降。
5。空气过滤器堵塞。
6。供水不足(冷水和热水)。
7。供水温度异常。
8。风扇反转。
9。回风口供气口堵塞。
10。前板安装不正确。
11、空气短路。
12、室内空气分布不均匀。
13岁。设备选择不当。
14岁、吊顶式单元连接出漏风。
15、温度调节不当。
16岁、房间阳光充足或打开窗户。
排除法:
1、重新调整开口。
2、清洗线圈。
3。排气。
4、找出原因。
5。清洁空气过滤器。
6、调节供水阀。
7、检查冷冻水(或热水)温度。
8。重新布线。
9。清除障碍。
10。常规安装。
11、检查风口有无障碍物。
12、检查和调整风口。
13、重新设计选择。
14。修理。
15、重新调整供气水平。
16。关上窗户,挂上窗帘。
